Modulo Player

Modulo Player est un média serveur vidéo. Simple à appréhender et fiable, Modulo Player est doté d’une interface intuitive et ergonomique qui vous permet d’utiliser simplement des technologies de pointe pour gérer, modifier et diffuser vos projets.

Modulo Player est un produit polyvalent et convient parfaitement pour vos installations fixes et événements, que ce soit pour un show, un musée, une projection extérieure, une exposition, un parc d’attraction, … ou pour des événements en direct lors de concerts, de conventions d’entreprises, de prestations de théâtre, de danse, d’opéra, etc.

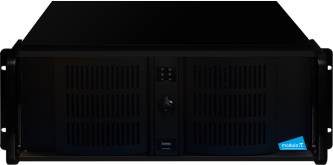

server

Modulo Player est un média serveur vidéo. L’application, qui repose entièrement sur un moteur développé en interne, est le fruit de 15 années d’expérience dans les technologies de pointe de la projection vidéo et de conception logicielle. Grâce à une interface moderne et intuitive, Modulo Player vous permet de gérer facilement vos projets quelle qu’en soit la complexité.

Le logiciel de télécommande est simple à installer sur votre ordinateur portable (Mac/PC) ou votre tablette (à venir). L’interface est découpée en onglets listant les fonctionnalités de façon cohérente, vous permettant ainsi de gérer rapidement votre projet même si vous êtes un utilisateur occasionnel.

Modulo Player permet de créer et modifier des shows de haute qualité grâce à une fonctionnalité de déformation et de softedge appelée X-Map. Vous pouvez importer un fichier Photoshop découpé en calques comportant des portions de votre projet directement dans Modulo Player. Vous pouvez alors appliquer des modifications sur chaque calque indépendamment, comme des fonctionnalités de déformation, softedge, colorimétrie ou encore des masques.

remote-1remote-2cube

Modulo Player est capable de diffuser des vidéos H.264 en 4K sur plusieurs serveurs synchronisés entre eux.

La version U vous permet de diffuser des séquences d’images fixes TGA non compressées et ainsi de vous assurer une meilleure qualité d’images et une meilleure utilisation pour les professionnels.

Nous accordons un soin tout particulier à la fiabilité de nos produits. Modulo Player utilise un OS Windows 7 Embedded x64 et est conçu pour apporter une fiabilité optimale et le rendre plus résistant en cas de coupures de courant. Modulo Player se constitue de notre logiciel et du matériel puissant optimisé pour garantir des shows de grande qualité.

Playlists

PlaylistsModulo Player permet de diffuser avec fluidité des vidéos H.264 et MPEG2 jusqu’à 4K.

Le logiciel de télécommande est facile à installer sur votre ordinateur portable (Mac / PC). L’interface est découpée en onglets listant les fonctionnalités de façon cohérente, vous permettant ainsi de gérer rapidement votre projet même si vous êtes un utilisateur occasionnel.

Créez un nombre infini de Playlists. Créez des Cues, paramétrez chaque layer.

Vous pouvez lancer vos Cues manuellement ou automatiquement. Vous pouvez également déclencher des tasks synchronisées sur le lancement d’un Cue.

Configuration en toute simplicité

Simple à utiliser, l’application Modulo Player Remote vous permet de configurer les sorties de votre Serveur en un clic. Forcez ou enregistrez les EDID de vos sorties. Une fois votre résolution réglée, vous pouvez travailler avec un bureau étendu (Eyefinity).

panneau_configuration

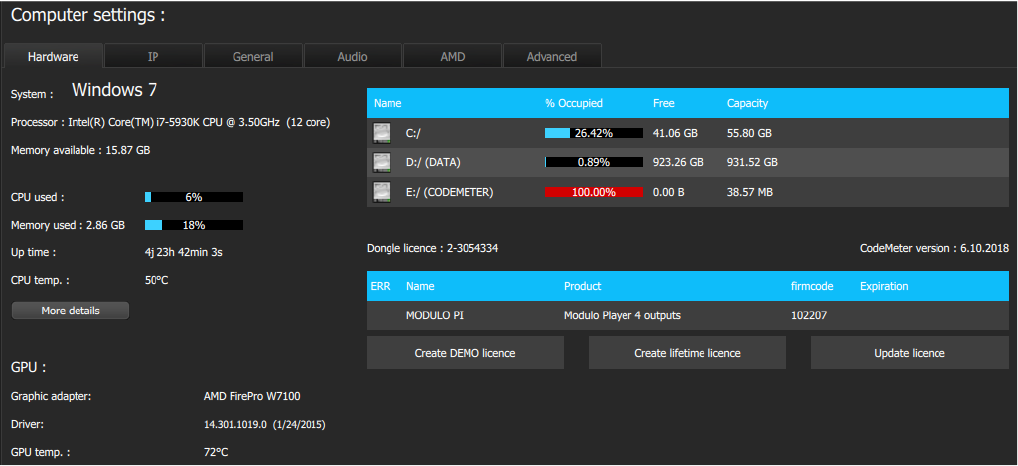

Dans l’onglet Hardware de l’application de la Remote vous trouvez toutes les informations nécessaires concernant votre serveur, répertoires, vitesse du ventilateur, températures, utilisation des CPU et RAM ainsi que les versions du pilote de la carte graphique et du BIOS.

Vous pouvez directement modifier via la Remote l’adresse IP du Serveur.

Vous pouvez verrouiller/déverrouiller l’OS de votre Serveur

panneau_configuration

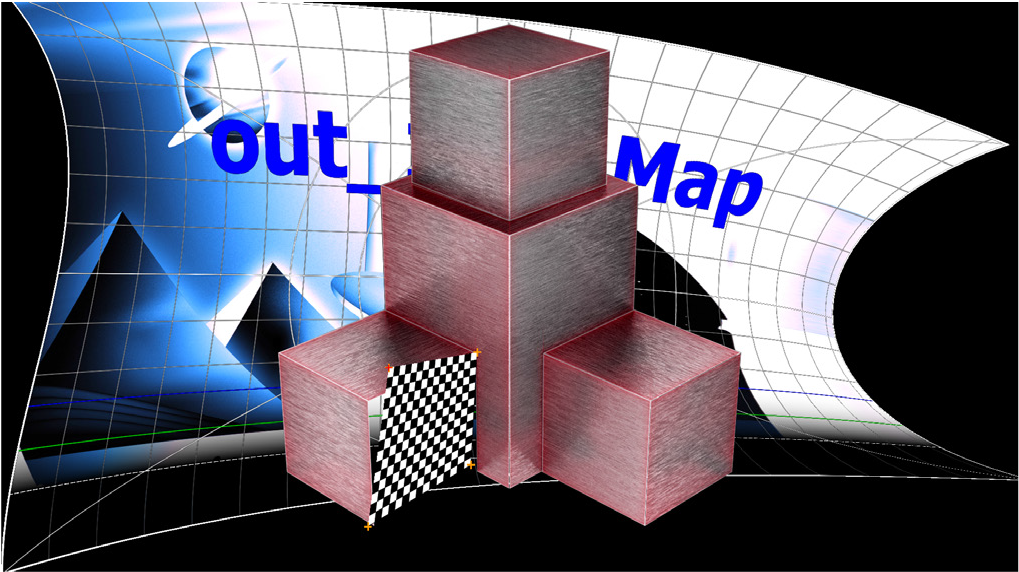

Outils de Déformation

deformationModulo Player dispose d’une fonctionnalité de déformation et de gestion de softedge innovante vous permettant de caler avec précision vos images sur la surface de projection.

Déformez facilement vos sorties en Keystone ou Curve en utilisant différents outils. Plusieurs utilisateurs peuvent accéder simultanément à la calibration des surfaces complexes.

Depuis la liste de Test Patterns disponibles, sélectionnez Softedge (ou Small Softedge) pour caler le recouvrement entre les projecteurs.

Une fois activée, la fonction X-MAP vous permet de travailler avec des masques : créez des masques et des formes à l’aide de Photoshop, puis importez votre .psd comme gabarit pour déformer indépendamment chaque zone.

remote-1

Diffusion Média

4kModulo Player permet de diffuser avec fluidité des vidéosH.264 et MPEG2 jusqu’à 4K.

Modulo Player supporte HAP, HAP Alpha et HAP Q pour permettre de très grandes résolutions avec une faible charge du processeur. Modulo Player peut gérer les formats de fichiers d’images fixes les plus courants comme .png, .jpg et .tiff.

Vous pouvez jouer des sons intégrés à vos vidéos ou des sons non compressés (Aiff, Wav). Il est également possible de lire des fichiers multicanaux en utilisant le pilote ASIO. Maîtrisez le rendu sonore en personnalisant chaque canal et assignez les à une ou plusieurs sorties.

3dlunette

En option, vous pouvez également diffuser des séquences d’images TGA non compressées afin de garantir une meilleure qualité d’image.

Vous pouvez organiser vos médias dans des dossiers.

Low Latency Live Capture

En utilisant des cartes de captures adaptées HDSDI ou HDMI/DVI, Modulo Player vous permet également de faire de la diffusion de flux live avec une faible latence.

carte-1carte-2

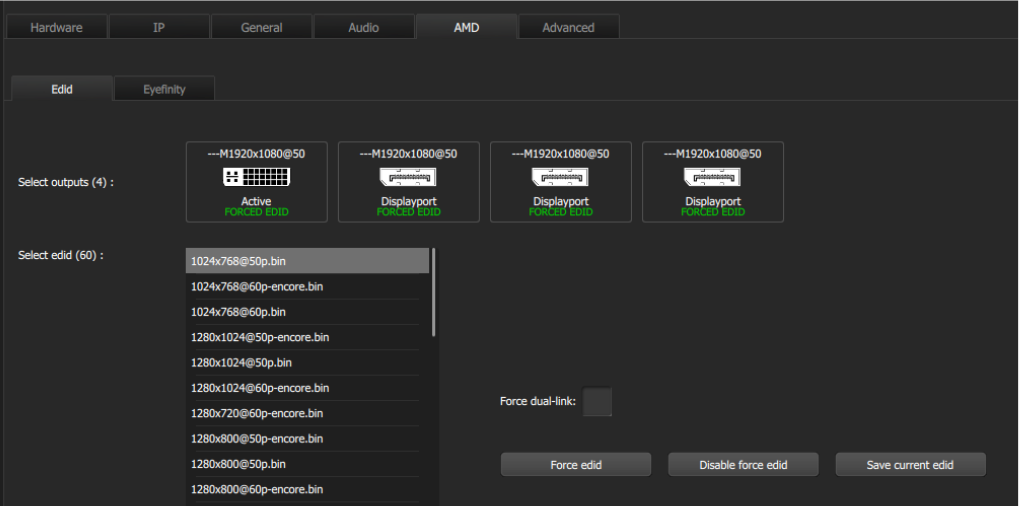

Détectez automatiquement vos entrées. Forcez les EDID directement sur la carte HDMI à partir de l’application de Modulo Player Remote.

Un onglet de contrôle vous permet d’organiser toutes vos entrées dans une mosaïque pour les visualiser sur une sortie du serveur.

Pilotage des Devices

Bien que Modulo Player puisse être piloté par un Show Control externe, il en comporte un intégré

De cette façon, vous pouvez spécifier l’automatisation des actions liées aux projecteurs, moniteurs, serveurs, démarrage automatique, etc… directement dans Modulo Player.

Modulo Player vous permet de contrôler un grand nombre de périphériques : projecteurs, contrôleur vidéo, matrice de commutation, GPIO, power switcher.

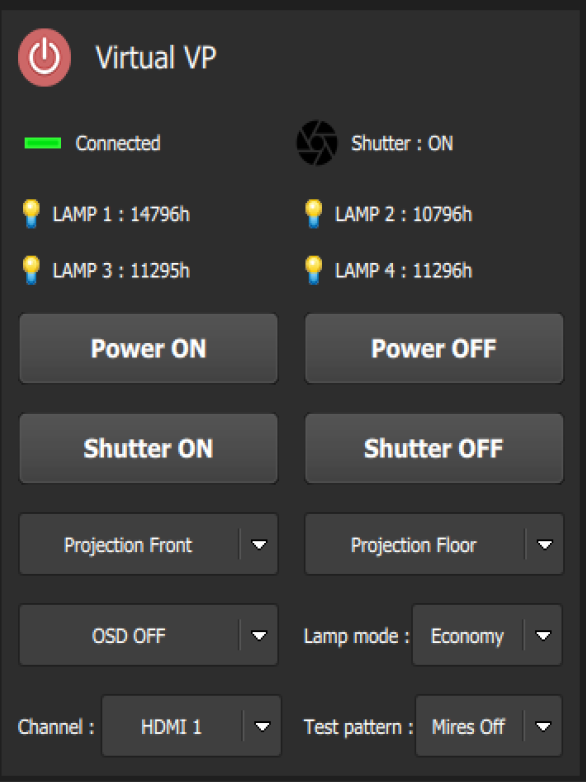

Vous pouvez facilement surveiller l’état de vos projecteurs.

Modulo Player prend en charge les protocoles suivants (liste non exhaustive) :
Pilotage devices

  • Dmx Art-net
  • Midi
  • OSC
  • LTC Timecode
  • MTC Timecodet
  • Ethernet TCP/IP
  • UDP, Serial …

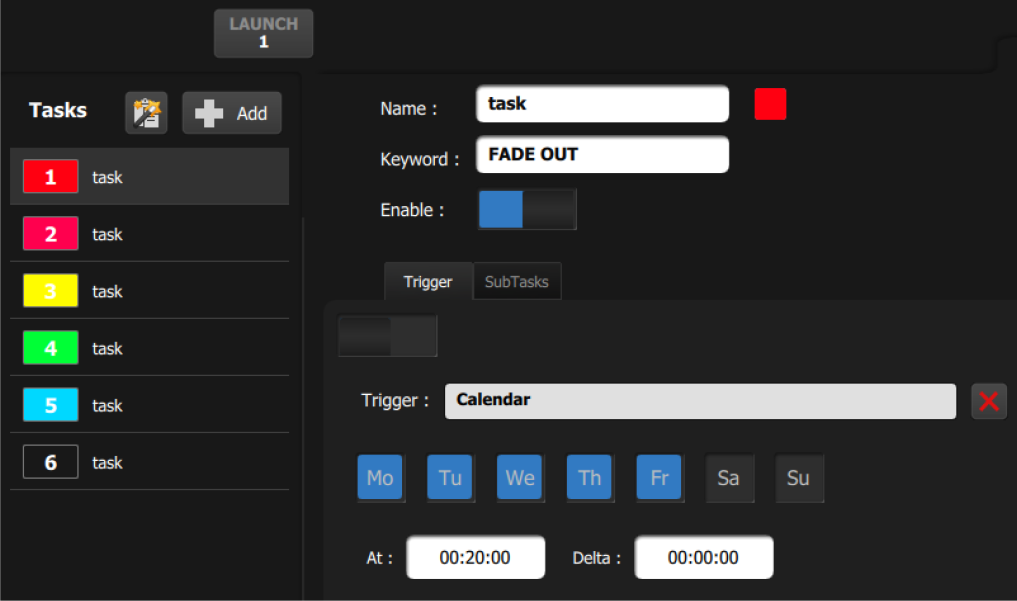

Tasks

Créez des Tasks qui vous permettent d’automatiser des actions, pour piloter votre show.

Lancez vos Tasks manuellement ou en les intégrant aux Cues dans les Playlists.

tasks

Vous pouvez lancer des Tasks automatiquement via l’interface du Player, en utilisant un Device midi ou en activant des autres appareils comme déclencheurs.

Vous pouvez également envoyer des Tasks depuis votre tablette Android ou iPad, en utilisant l’application Modulo Panel.

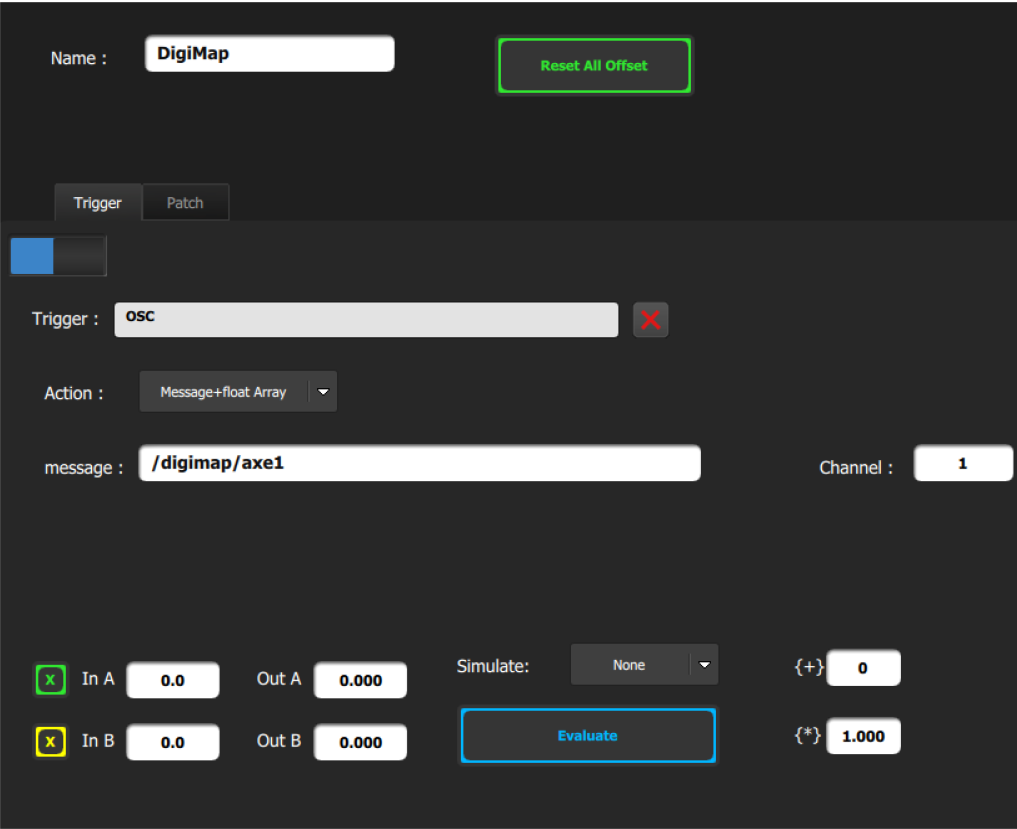

DigiMap

Contrôlez les paramètres de vos médias dans les Playlists ou X-Maps depuis le panneau DigiMap.

Ajoutez un Device comme déclencheur (comme OSC, Rotary IP, midi, etc) et assignez des paramètres tel que position, opacité, etc, pour contrôler des layers de manière interactive.

DigiMap

Sélectionnez une action et calibrez le patch.

De cette façon, vous pouvez créer vos propres Patchs, pour ajouter de l’interactivité ou automations à votre spectacle.

Interface utilisateur sur mesure

Créez votre propre interface Utilisateur. Installez vos interfaces sur Mac, PC, Android, iOS.

remote-1

Vous pouvez personnaliser autant d’interfaces utilisateur que vous souhaitez.

Glissez / déposez des Tasks, ajoutez des boutons, du texte, de l’image, …

Récupérez vos Devices dans le panneau d’interface pour les contrôler et les surveiller.

polyvalence

adaptability

Modulo Player peut servir dans un grand nombre de domaines et est particulièrement adapté pour :

  • Les installations extérieures permanentes : robustesse du système, fiabilité du logiciel, matériel adapté à vos besoins.
  • Les parcs d’attraction, show permanents : démarrage programmé via le Bios, fonction Wakeup On LAN, lancement multi-serveur parfaitement synchrone.
  • Les concerts, comédies musicales : Contrôle DMX via Art-Net, Led Mapping, Timecode, déclencheurs Midi, 2D panneau tracking …
  • Événements d’entreprises : listes de lectures intuitives, captures avec faible latence, outils de mapping.
  • Expositions d’art contemporain : simplicité d’utilisation, TGA non compressé pour une qualité incomparable, rapidité de modification de la déformation / warp.

Fiabilité

reliability

Nous travaillons en partenariat avec divers fabricants de cartes graphiques et de cartes de Live Capture et disposons d’un support direct des développeurs de pilotes.

Modulo Player utilise un OS Windows 7 x64 Embedded permettant de le rendre plus robuste en cas de coupure de courant, ce qui en fait un produit particulièrement fiable. Nous faisons très attention à la robustesse et la fiabilité de notre matériel et de notre logiciel et les testons régulièrement.

logo_windowslogo_fireprologo_intel

Fiabilité

Tous les serveurs Modulo Player font l’objet d’un soin tout particulier en terme de matériels et embarque des technologies qui ont fait leurs preuves dans bon nombre de domaines, comme :

les processeurs Intel core-i7, assurant un maximum de performances pour les calculs des disques durs SSD offrant les meilleurs débits en lecture/écriture
les cartes graphiques professionnelles AMD supportant l’importante charge de travail de diffusion un système d’exploitation Windows Embedded veillant à la stabilité et longévité du serveur

Versions

Pour mieux répondre aux différents besoins de tous ses clients, Modulo-Pi propose 3 versions différentes de matériels. Bien entendu, nous restons à
l’écoute des spécificités de chacun, c’est pourquoi il est possible de personnaliser, dans la limite du possible, chacune des versions suivantes en
y ajoutant une carte timecode, des cartes d’acquisition vidéo, un espace de stockage plus important, etc…

Nano

Avec son faible encombrement, Modulo Player Nano est le choix parfait si vous avez besoin d’un mini lecteur pour une utilisation simplifiée. Vous pouvez ajuster la déformation et utiliser le show control intégré.

Standard

La version Standard des serveurs Modulo Player, propose un matériel équilibré, prévu en particulier pour des installations pérennes type musée ou spectacle fixe.

Pro

La version Pro des serveurs Modulo Player, propose un matériel puissant, permettant de réaliser tous types de prestations, allant de l’installation fixe au spectacle en tournée avec insert vidéo, capteurs et automation.

Ultra

La version Ultra des serveurs Modulo Player, répondent à des besoins très spécifiques et sont étudiés pour endurer les plus importantes charges de calculs et fournir un débit maximal permettant de lire des séquences de fichiers non compressés de très grande taille.

Description

Plus dans la fiche produit

Référence Outputs SSD Processor RAM Carte graphique Edid Non compressé/3D Carte de capture
optionnelle
Nano
Nano-1 1 120 GB l5-2 cores 2 x 2 GB Intel
Standard
MP-STD-1 1 2 x 128 GB l7-4 cores 2 x 4 GB Firepro W4100
MP-STD-2 2 2 x 128 GB l7-4 cores 2 x 4 GB Firepro W4100
MP-STD-3 3 2 x 128 GB 17-4 cores 2 x 4 GB Firepro W7100
MP-STD-4 4 2 x 128 GB l7-4 cores 2 x 4 GB Firepro W7100
Pro
MP-PRO-1 1 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-PRO-2 2 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-PRO-3 3 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-PRO-4 4 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-PRO-5 5 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W9100
MP-PRO-6 6 60 GB + 2 x 512 GB l7-6 cores 4 x 4 GB Firepro W9100
Ultra
MP-UX-1 1 60GB + 4 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-UX-2 2 60GB + 4 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-UX-3 3 60GB + 8 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
MP-UX-4 4 60GB + 8 x 512 GB l7-6 cores 4 x 4 GB Firepro W7100
Options
SDI-3G-2 Live Card Capture 2 inputs HDSDI-3G
HDMI-4K-2 Live Card Capture 2 inputs HDSDI
TC-PCIE-R Timecode Card Reader Pcie

Spécifications

Plus dans la fiche produit

Format : 19 » Rack 4U
Dimensions : avec poignées : 485mm x 176.80mm x 530mm (lxHxP)
19.10″ x 6.96″ x 20.87″
sans poignées : 427mm x 176.80mm x 480mm (lxHxP)
16.81″ x 6.96″ x 18.90″
Poids : ~18Kg / ~40lbs
Conditionnement : 545mm x 285mm x 665mm (lxHxP)
21.46″ x 11.22″ x 26.18″
~20Kg / ~44lbs
CARACTÉRISTIQUES
PLAYLIST : Nombre infini de Playlists et de Cues, 10 calques par Cue.
Déclenchement par Cue : Go / Wait / Follow /Timecode.
RÉGLAGES PAR CALQUE : Position, rotation, échelle, opacité, couleur, fade in/out, in/out vidéo, média (vidéo, image, son), boucle, transition, drop shadow, border, fx, speed change, colorimétrie avancée, crop, masque progressif, clip, animation.
SYNCHRONISATION : Synchronisation de serveurs en réseau avec un système maître/esclave. Possibilité de synchroniser la playlist du serveur maître par timecode LTC1, timecode interne ou timecode MTC1.
OUTILS PAR SORTIE : Grille de déformation (mode rattrapage de parallaxe ou mode courbe), génération de Softedge, test pattern, gestion colorimétrique avancée, masque fixe en alpha par sortie, mode X-Map pour projection mapping complexe.
PILOTAGE : Pilotage de périphériques par tâches (Midi1, vidéo projecteurs, gestion interne, TCP/IP GPIO1, compteur, OSC, Art-Net DMX, grille de commutation, …).
Déclenchement de tâches : manuellement, depuis une playlist ou par périphériques (TCP/IP GPIO11, Midi1, calendrier, chronomètre, décompte, compteur).
Possibilité de piloter l’application Modulo Player avec un protocole TCP/IP simple (show control externe).
L’application Modulo Player est conçue pour se lancer automatiquement au démarrage du serveur.
INTERACTIVITÉ : Contrôle des paramètres des playlists depuis le panneau DigiMap.
MEDIAS
MÉDIAS SUPPORTÉS2 : Vidéos H.264 (4.2.0), Mpeg2 (4.2.2), HAP, HAP Q, HAP Alpha
Résolution jusqu’à 4K ou plus selon le codec.
Fréquences : 25P, 30P, 50P, 60P.
Son multiplexé avec la vidéo en H264 et mpeg2.
Séquences d’images non compressées3 : TGA, RGBA

Images fixes .png, .jpg, .tiff.

Audio Fichiers audio multi-canaux4 (.wav, .aiff).

Insert Carte d’acquisition avec faible latence5 HDSDI, DVI, HDMI.

Autres texte, texte défilant, page, counter / countdown / clock

SORTIES
RÉSOLUTIONS : Jusqu’à 2K ou WUXGA par sortie.
Sortie 4K optionnelle6
Option 3D Stéréo3 : Active 120Hz7.
INTERFACE DE CONTRÔLE
Une interface de pilotage intuitive permet de configurer l’application. Elle est disponible sur PC et Mac.
Dans le cadre d’une installation pérenne, cette interface est uniquement utile pour le paramétrage. Les Players fonctionnent de manière parfaitement autonome une fois le spectacle paramétré.

Créer votre propre interface utilisateur. Déployez votre interface sur Mac / PC / Android / iOS !

  • 1 : sous réserve d’ajout d’une carte/interface optionnelle
  • 2 : se référer au document ‘Création de Média pour Modulo Player’, téléchargeable sur notre site à l’Espace Clients
  • 3 : disponible uniquement sur les versions MP-UX-1, MP-UX-2, MP-UX-3, MP-UX-4
  • 4 : sortie son 7.1 asymétrique par défaut (mini-jack) pour toutes versions – non disponible sur la version Nano-1
  • 5 : sous réserve d’ajout d’une carte/interface optionnelle, disponible uniquement avec les versions Pro et Non Compressée
  • 6 : disponible uniquement sur les versions MP-STD-4, MP-PRO-4, MP-PRO-5, MP-PRO-6, MP-UX-4
  • 7 : adaptateur DisplayPort vers DVI 120Hz en option
